Электрод вольфрамовый неплавящийся tig
Преимущества
Вольфрамовые электроды относятся к группе неплавящихся. Они обладают отличными механическими качествами: твердостью, износоустойчивостью при сильном нагреве, минимальным коэффициентом термического расширения в сравнении с другими металлами, хорошей теплопроводностью, исключительным сопротивлением температурной ползучести, а также очень высоким модулем упругости. Потребность в них увеличивается ежегодно.
| Физические качества | |
|---|---|
| Температура при которой получены данные характеристики t°С | 20°С |
| Коэффициент линейного температурного расширения α [1/Град] | 43x10-6 |
| Плотность сплава [г/cм3] | 19,3 |
| Временное сопротивление при растяжении кг/мм2 | 35 |
| Удельная теплоемкость при 20 °C С [кДж/(кг·град)] | 0,134 |
| Теплопроводность К [Вт/(м·К)] | 300,173 |
| Удельное электрическое сопротивление R Омxмм2/м | 0,054 |
Недостатки
Вольфрам — это редкий элемент земной литосферы. В обычных условиях он очень тяжелый, жесткий, недостаточно пластичный. Сложность получения его в чистом виде, довольно сложная обработка из-за уникальных свойств сказываются на конечной себестоимости изделий.
Изготовление
Технологическая пластичность вольфрама — минимальна, но с увеличением температуры повышается, поэтому прокат из него получают горячей обработкой под давлением. Вначале производят заготовки — при помощи порошковой металлургии получают штабик. Когда он нагревается, расковывается на ковочной ротационной машине — получают прутки диаметром 2 — 3 мм, из которых после волочения в горячем состоянии получают проволоку ∅0,2 — 0,3 мм.
Технология сварки
Вольфрамовый сварочный электрод представляет собой тонкий стержень со специальным покрытием или без него. Между ним и деталью возникает вольтова дуга — электрический стабильный разряд в ионизированной атмосфере с температурой вполне достаточной для плавления металла. При этом дополнительно подают присадочный материал — сварочную проволоку. Покрытие электрода дает возможность стабилизировать горение дуги, защищает расплавленный металл от воздействия воздуха, придавая шву необходимые качества. Применяется кислое, основное, целлюлозное, рутиловое покрытие. В состав покрытия входят шлако-, газобразующие, легирующие, стабилизирующие, раскисляющие компоненты.
Оптимизация сварочной технологии
Марка ЭВЧ имеют неважную зажигаемость. Для ее улучшения и стабилизации дуги применяется присадка циркония. Также способна облегчить зажигаемость присадка тория (марка ЭВТ-15), которая к тому же увеличивает срок эксплуатации. Присадка иттрия к марке ЭВИ-1, 2,3 позволяет производить соединение деталей при постоянном/переменном токе. Питание сварочной дуги при переменном токе может быть трехфазным/однофазным.
Для соединения деталей из цветных металлов применяются электроды с присадкой циркония, для высоколегированных сталей — с присадкой тория. Сварной шов получается очень прочным, даже между деталями различного хим. состава. Аргонодуговая сварка позволяет еще больше упрочнить шов, защитить рабочую зону от газовой атмосферной смеси (кислорода, азота, углекислого газа), тем самым не только повышая качество шва, но замедляя сгорание электрода.
Характеристика отечественных электродов
Марки ЭВЛ-2, ВЛ являются универсальными, для любых рабочих токов DC /AC и марок сплавов. Применение марок ВА, ВЛ, СВИ придаёт шву высокую термическую стабильность, эксплуатационную надежность. Эти марки производят любой конфигурации, размера по чертежам заказчиков. Марки с окислами лантана марки La2 O3 обладают очень легким первоначальным запуском и повторной зажигаемостью дуги, устойчивой дугой, низкой склонностью к прожогам. Добавка окиси лантана (не выше 2%) увеличивает максимальный ток в полтора раза, так же, а также несущую способность электрода. Марки, содержащие лантан, долговечнее ториевых, цериевых, изнашиваются медленнее с рабочего конца, внося в сварной шов меньше вольфрама. При равномерном распределении окиси лантана первоначальная рабочая заточка сохраняется дольше. Марки ЭВЛ-2, ЭВЧ (согласно ТУ 48−19−527−91) применяются также для дуговой резки, наплавки, а также напыления в инертной газовой среде.
Марки ЭВИ-1 / СВИ-1 отлично производят сварку конструкций из сплавов меди, титана, нержавеющих низколегированных сталей с постоянным током прямой полярности (DC). Из всех существующих вольфрамовых электродов самыми стойкими являются иттрированые. Окислы иттрия не более 2,2%, способны стабилизировать катодное пятно делая очень устойчивой дугу независимо от рабочего тока.
| Марка электрода | Процентный состав | ||
|---|---|---|---|
| Оксид лантана | Вольфрам | Примесь Fe, Al, Ca, Si, до | |
| ЭВЛ-2 | 1.6 — 2 | более 99.9 | 0.1 |
| ЭВЧ | - | 97,9 — 98,3 | |
Параметры электродов
| Марка электрода | Допуск | Диаметр, мм | Допуск | Длина, мм |
|---|---|---|---|---|
| ЭВЛ-2 | ±0.1 | 1, 1.6, 2, 2.5, 3, 4 | ±2.0 | 75; 150; 200 |
| ±0.2 | 5, 6 | |||
| ЭВЧ | ±0.1 | 1, 1.6, 2, 2.5, 3, 4 | ||
| ±0.2 | 5, 6, 8 |
Требования качества
Длина электродов 1000 мм, а ∅: 1.6; 2; 3; 4 мм. Поверхность — шлифованная, ровная, без трещин, смазки, заусениц, сколов, пятен смазки. Она должна быть шлифованная, ровная, а поверхность у прутка ∅1; 2; 2.5; 1.6 мм протравлена. Допускаются на поверхности раковины, заковы, цвет побежалости, в пределах допускаемых отклонений. Электроды должны быть обрезаны с торцов. Допускаются на торцах сколы не более 1 мм. Прямолинейность прутка может иметь отклонения — не более 0.25% от всей длины. Электроды ЭВЛ-2 имеют маркировку, наносимую черным цветом масляной краской.
Характеристика импортных электродов
Марки WP, WL-20, WC-20, WT-20, WZ8, WY-20 — широко применяются в дуговой сварке в атмосфере инертного газа. Для Tungsten Insert Gas (TIG-сварки) применяются АДС, WIG, GTA -полуавтоматической, автоматической, дуговой ручной сварки в защитной атмосфере. Используют: инертные аргон, гелий, активные -кислород, водород, углекислый газ, азот или же их смеси (Не+ Аr, О2+ Аr, СО2+ Аr).
Для аргонодуговой сварки электроды в пеналах

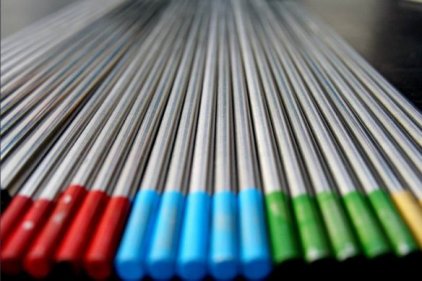

| цветной код (марка) | количество в 1 кг | присадки | диаметр, в мм | Примечание | |
|---|---|---|---|---|---|
| серый (WC-20) | 151 | 1.8−2.2% (двуокись церия) | 1.6 | Нержавеющие, жаростойкие кислотостойкие металлы и стали (ниобий, молибден, никель, титан, тантал, их сплавы, бронза, медь, кремниевая бронза. | |
| 96 | 2 | ||||
| 66 | 2.4 | ||||
| 42 | 3 | ||||
| 37 | 3.2 | ||||
| 24 | 4 | ||||
| синий (WL-20) | 151 | 1.8−2.2% (двуокись лантана) | 1.6 | Соединение высоколегированной стали, тонких листов, наплавка на вентилях, формах, резка алюминия, меди, бронзы и высоколегированных сталей. | |
| 96 | 2.0 | ||||
| 66 | 2.4 | ||||
| 42 | 3 | ||||
| 37 | 3.2 | ||||
| 24 | 4 | ||||
| красный (WT-20) | 151 | 1.8−2.2% (двуокись тория) | 1.6 | Постоянный ток для сварки. Поджиг дуги легкий. Стабильность формы при больших токах. Можно изменять угол заточки. Долговечны. | |
| 96 | 2 | ||||
| 66 | 2.4 | ||||
| 42 | 3.0 | ||||
| 37 | 3.2 | ||||
| 24 | 4 | ||||
| белый (WZ8) | 151 | 0.8% (двуокись циркония) | 1.6 | Идентичен чистому вольфраму. Стабильность дуги и легкий поджиг. Сварка ответственных соединений переменным током. | |
| 96 | 2 | ||||
| 66 | 2.4 | ||||
| 42 | 3 | ||||
| 37 | 3.2 | ||||
| 24 | 4 | ||||
| зеленый (WP) | 96 | Чистый W без легирующих добавок | 2 | Сварка алюминия, марганца, сплавов переменным током. Достаточный срок службы. Хорошая зажигаемость дуги. | |
| 66 | 2.4 | ||||
| 42 | 3 | ||||
| 37 | 3.2 | ||||
| 24 | 4 | ||||
| 15 | 5 | ||||
| темно-синий (WY-20) | 151 | 1.8−2.2% (окись иттрия) | 1.6 | Сварка самых ответственных соединений постоянным током. Продолжительный срок службы, легкий поджиг дуги. | |
| 96 | 2 | ||||
| 66 | 2.4 | ||||
| 42 | 3 | ||||
| 37 | 3.2 | ||||
| 24 | 4 | ||||
Марка WL-20 (содержит примесь окиси лантана до 2,2%) имеет легкий поджиг дуги, легкую повторную зажигаемость, очень стабильную дугу, малую вероятность прожогов. Повышается в полтора раза несущая способность электрода и максимальное напряжение при работе переменным током. В сравнении с марками WT-20, WC-20 (с примесью тория и церия), лантановые — долговечнее, имеют меньший износ рабочего конца, меньшее загрязнение сварного шва. Окись лантана при равномерном распределении в электроде способна долго сохранять первоначальную его заточку.
Для синусоидального переменного тока требуется сферическая заточка рабочего конца электрода. У WC-20 до 2,2% окиси церия (самый распространенный нерадиоактивный редкоземельный элемент), облегчает начальный пуск дуги, повышает максимальный сварочный ток, улучшает эмиссию. Эта марка рассчитана на работу с переменным, а также постоянным током прямой полярности. Марка WC-20 обладает большей устойчивостью дуги (даже при низких значениях тока. Их используют для соединения трубопроводов, тонколистовой стали, орбитальной сварки труб. Недостатком является то, что при работе с высоким напряжением окись церия начинает концентрироваться на рабочем конце.
Оптимальные значения тока при аргонодувной сварке для вольфрамовых электродов.
| диаметр электрода, мм | Постоянный ток, А | Переменный ток, А | ||
|---|---|---|---|---|
| Обратная полярность | Прямая полярность | Отрицательная больше положительной полуволны | Отрицательная и положительная полуволны равны | |
| 4 | 40 — 55 | 400 — 500 | 300 — 400 | 200 — 320 |
| 3.2 | 25 — 40 | 250 — 400 | 225 — 325 | 160 — 250 |
| 3 | 20 — 35 | 220 — 350 | 200 — 300 | 140 — 230 |
| 2.4 | 15 — 30 | 150 — 250 | 140 — 235 | 100 — 180 |
| 2 | 12 — 25 | 100 — 200 | 80 — 160 | 70 — 130 |
| 1.6 | 10 — 20 | 70 — 150 | 70 — 150 | 60 — 120 |
Купить по выгодной цене
Большой ассортимент высококачественных импортных и отечественных электродов различной конфигурации на складе ООО «Авек Глобал» способен удовлетворить любого потребителя. Качество готовой продукции обеспечивается абсолютным соблюдением всех технологических производственных норм. Сроки исполнения заказов самые короткие. При возникновении вопросов, вы получите исчерпывающую консультацию от опытных менеджеров. При оптовых заказах, компания предоставляет систему гибких скидок.
